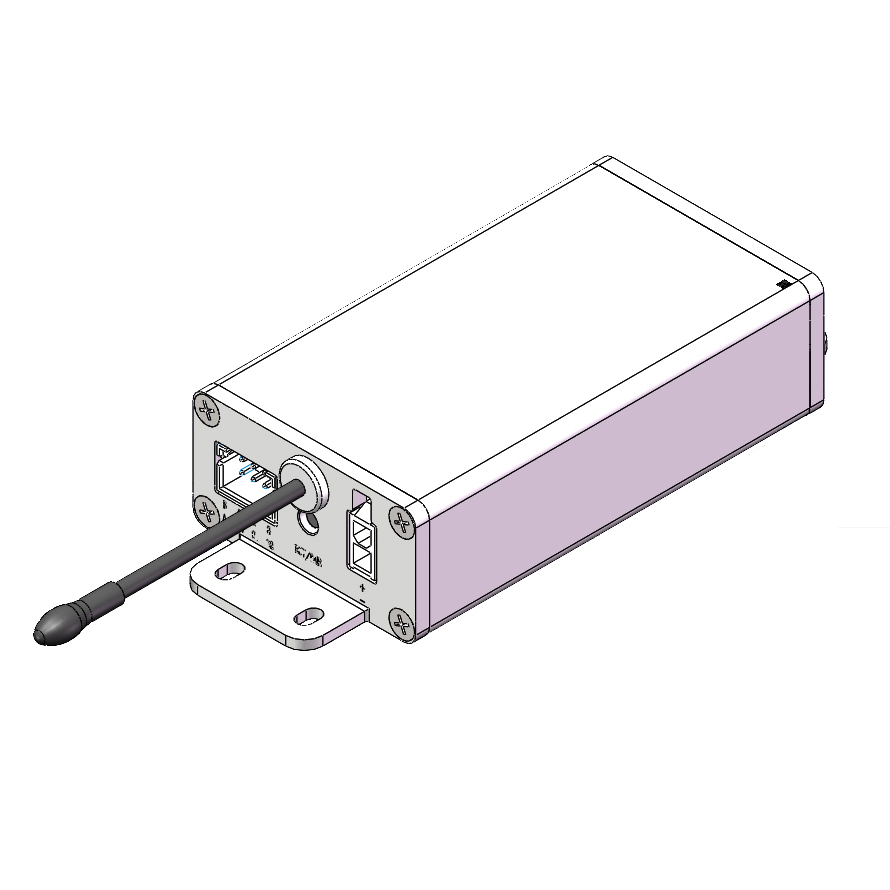

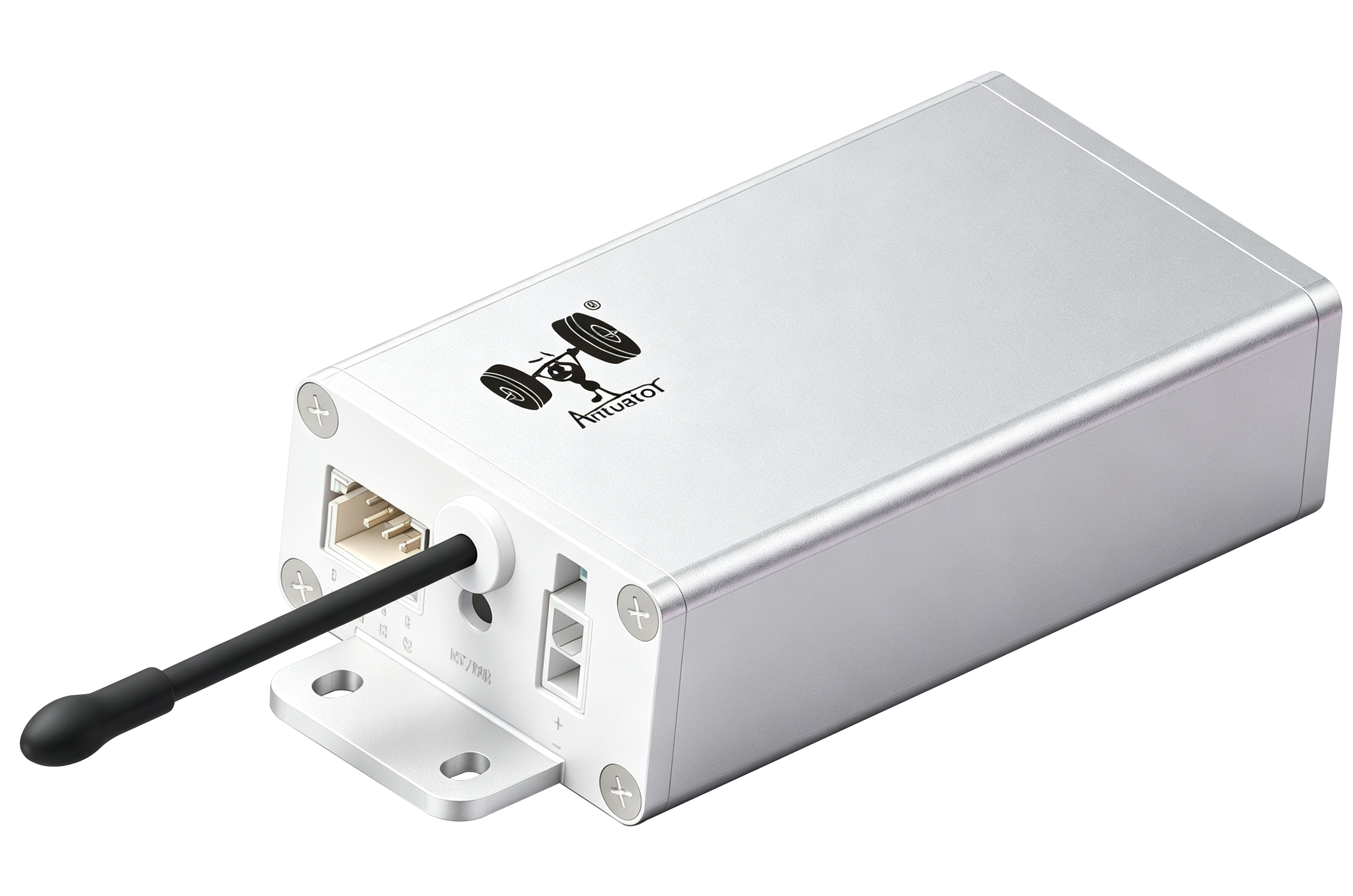

ANT22 微型电动推杆控制器
专为 ANT-26 和 ANT-26N 微型电动推杆打造的超紧凑型智能控制器，支持精准运动控制与平稳启停，并提供稳定的 12V/24V DC 电源输出。集成过流、过压及反接保护，超小型设计便于在有限空间内灵活集成，适用于医疗设备、智能家居、汽车内饰及工业自动化等多种应用。
输入电压 | DC9V～36V（具备电源反接保护功能） | ||
静态电流 | 最大 150mA | ||
驱动能力 | ≤2A × 2 路（S3 工作制：连续工作 2 分钟，停止 18 分钟） | ||
过流保护 / 过压保护 / 欠压保护 | 支持 | ||
霍尔信号丢失检测 | 支持 | ||

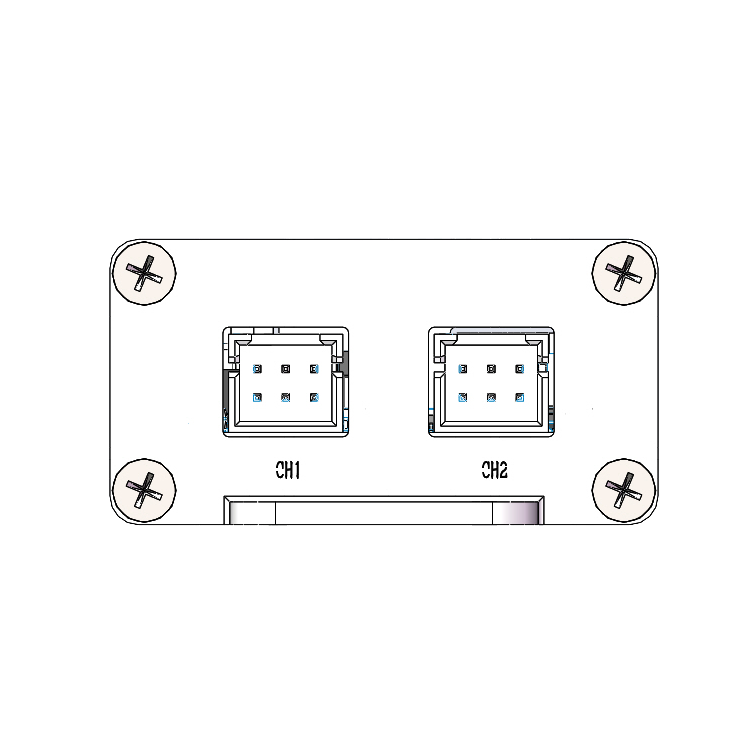

支持推杆数量 | ≤2台 | ||
推杆线缆长度 | ≤7m | ||
适配推杆型号 | ANT-26/ANT-26N | ||
推杆同步精度 | ±5mm/10000 次循环 | ||
| 遥控器类型 | 433.92 MHz（FSK） | ||
| 最大配对遥控器数量 | 2个 | ||
| 遥控距离 | ≤20m | ||
| 霍尔传感器工作电压 | DC11V | ||

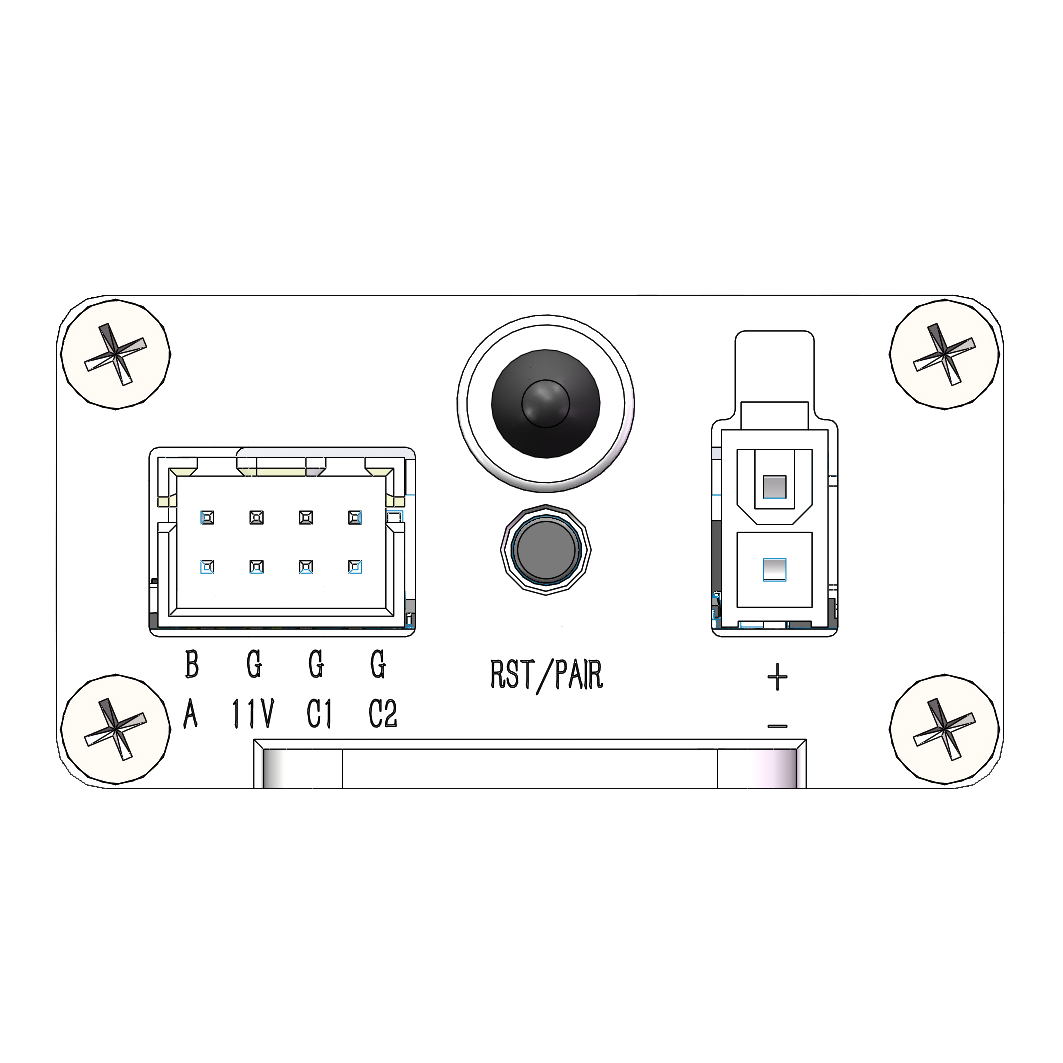

| 触摸屏调试器通讯方式 | RS485，供电电压 11V | ||
| 用户通讯接口 | RS485（9600/8/N/1），MODBUS 协议 | ||
| 摇臂开关接口 | 开关量输入 | ||
| 工作温度 | -20℃ ~ +60℃ | ||
| 工作湿度 | ≤75% RH | ||
| 防护等级 | IP54 | ||
| 外壳材质 | 铝合金 | ||

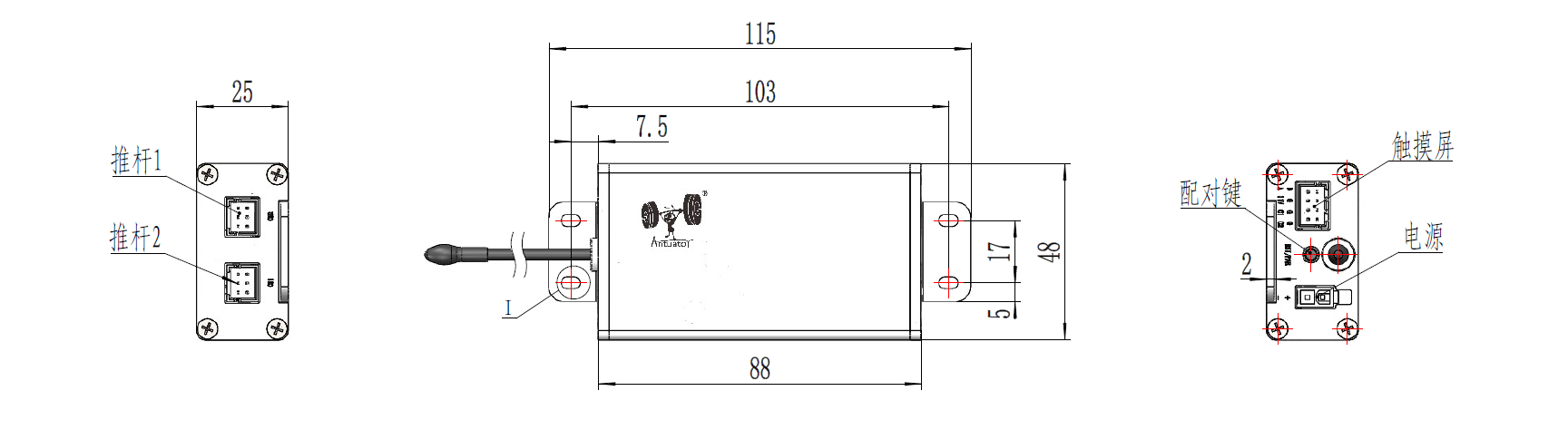

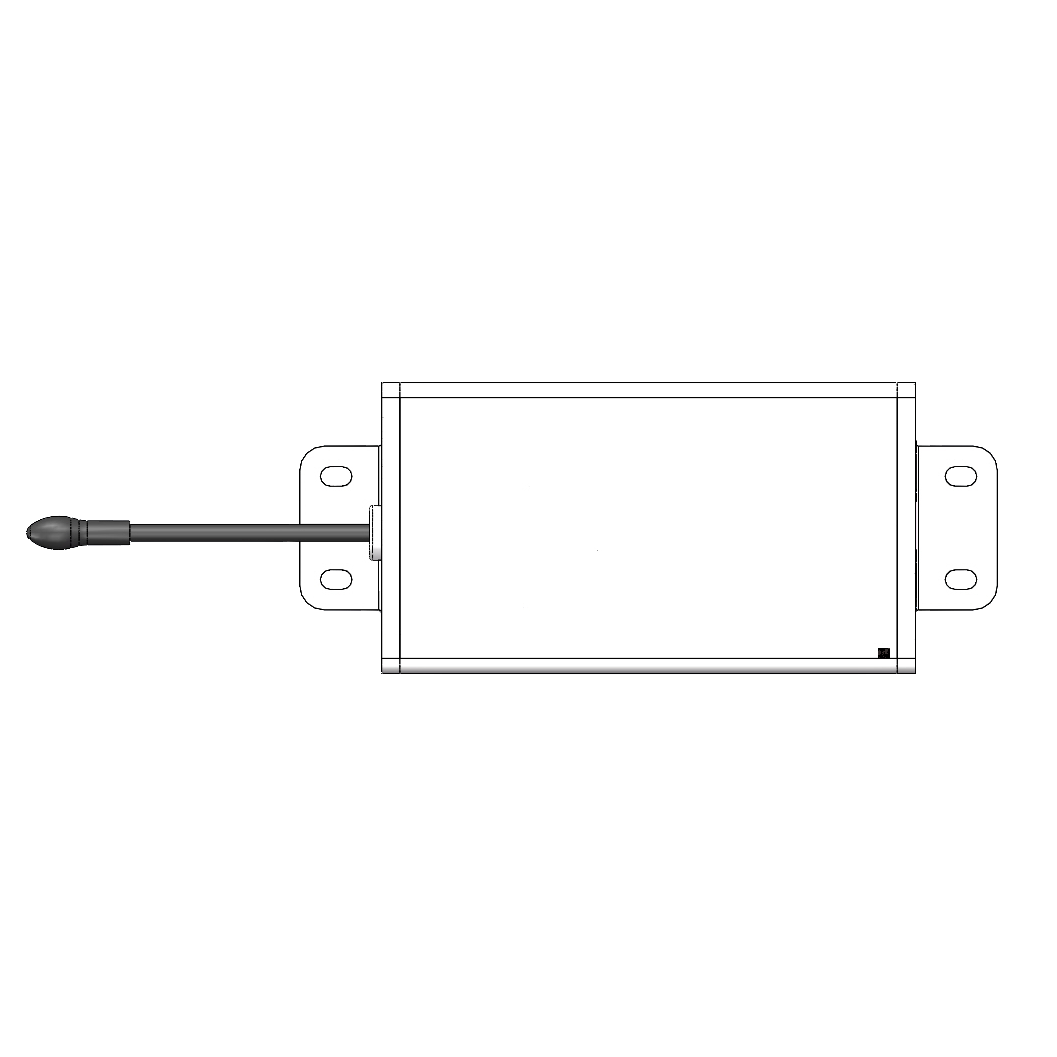

| 外形尺寸 | 115 mm（长）× 48 mm（宽）× 25 mm（高） |
技术要求：
1、直流电源输入：DC9-36V ，电流能力2A；
2、支持2路推杆，每路推杆最大功率20W，型号ANT26N系列,推杆类型霍尔型或非霍尔型；
3、霍尔型推杆支持复位操作，2路推杆同步伸缩，非霍尔型推杆支持伸缩、停止；
4、可通过遥控器控制2路推杆可同时伸出或缩回（当客户只需要一路时能够关闭，可自由选择），行程调节，带霍尔信号的推杆应用支持软启动和软停止；
5、霍尔型推杆支持同步控制、速度控制、用户自定义上下限位等；
6、支持翘板开关控制、支持配套遥控器操作、支持配套触摸屏操控、支持MODBUS协议操作；
7、支持通过触摸屏设置工作参数、推杆、状态指示；
8、告警和指示功能，支持过流、同步告警、霍尔丢失检测告警，告警时伴随蜂鸣器提示；
9、未注公差尺寸按照GB/T1804-m；
10、电路板外观无断裂、划伤等外观缺陷；
