电压(V) | 12V | 24V | IP等级 | IP66/IP67M |
空载电流(A) | ≤1.6A | ≤0.8A | 工作温度（℃） | -20~60(℃) |
负载电流(A) | ≤10A | ≤5A | 储存温度（℃） | -40~70(℃) |
最大功率(W) | 120W | 负载噪音（dB） | 75dB | |
外管材质 | 6063铝制/316不锈钢 | 直线间隙 (mm) | 0.5-1 | |
丝杆材质 | T型钢 | 标准颜色 | 黑色/银色 | |
伸缩管材质 | 316不锈钢 | 认证 | CE,RoHS | |
螺母材质 | 工程塑料 | 接头标准 | 无接头/4芯/6芯 | |
工作制(S2) | 工作2分钟，休息18分钟 | 标准前端连接头 | O型 | |
寿命（次） | ≥10K | 导线长度(m) | 1.5 | |
最大负载 | 300N | 1200N | 1800N | 3000N | 4500N | 5000N | 6000N |
自锁力 | 600N | 2400N | 3600N | 6000N | 8000N | 7500N | 8000N |
空载速度 | 88mm/s | 24 mm/s | 16 mm/s | 9.6 mm/s | 6.4 mm/s | 4.8 mm/s | 4.8 mm/s |
负载速度 | 55 mm/s | 15 mm/s | 10mm/s | 6 mm/s | 4.5 mm/s | 3.3 mm/s | 3 mm/s |
行程（mm） | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
重量（kg） | 1.8 | 1.9 | 2 | 2.1 | 2.2 | 2.3 | 2.4 | 2.5 |
l仅推功能可选。
l输出限位开关导线是可选的。
lANT-52 12V的最大负荷为5000N。
l可提供定制的行程长度。
l最小行程20mm，最大行程500mm。
l该行程的精度为±2毫米。

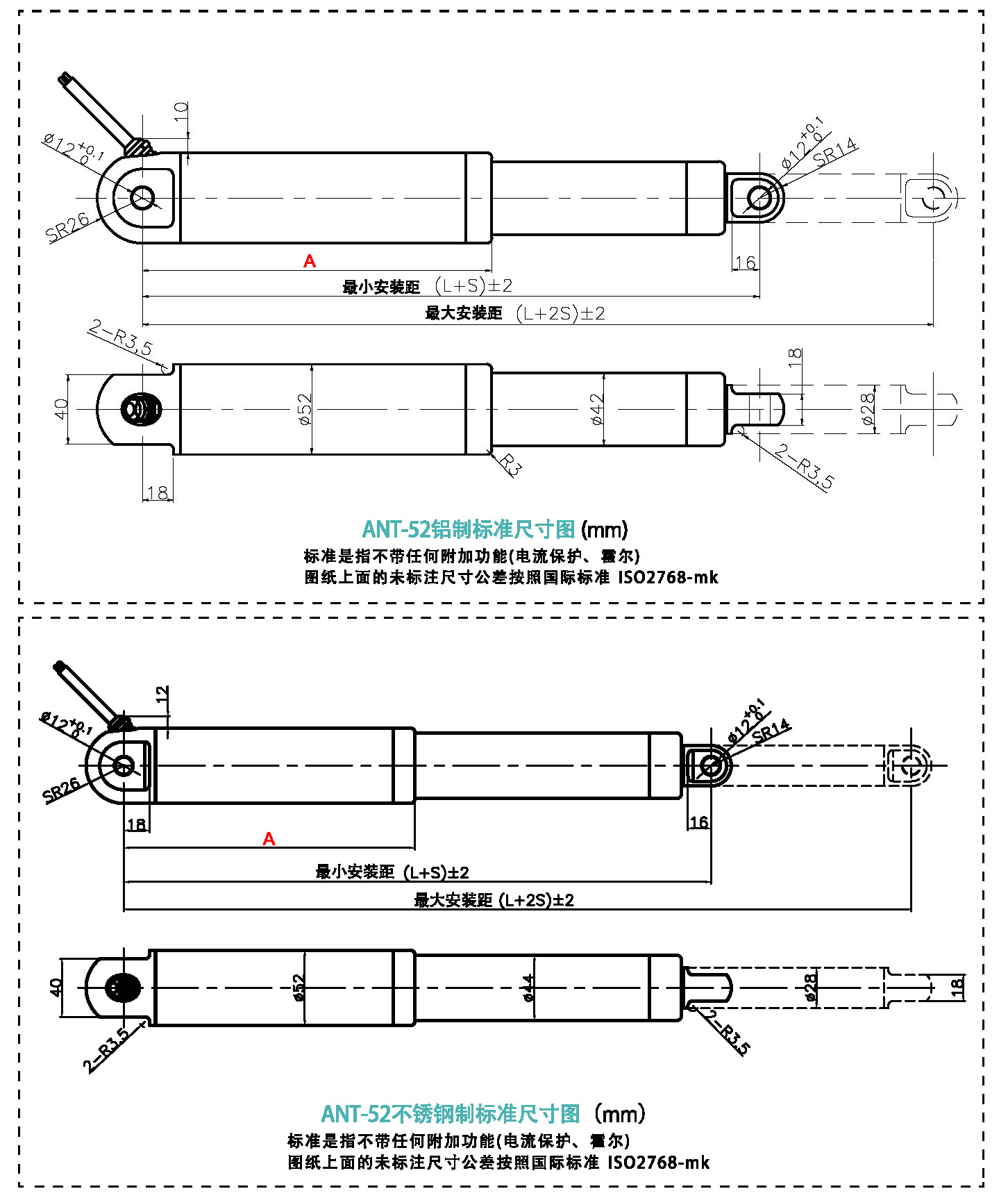

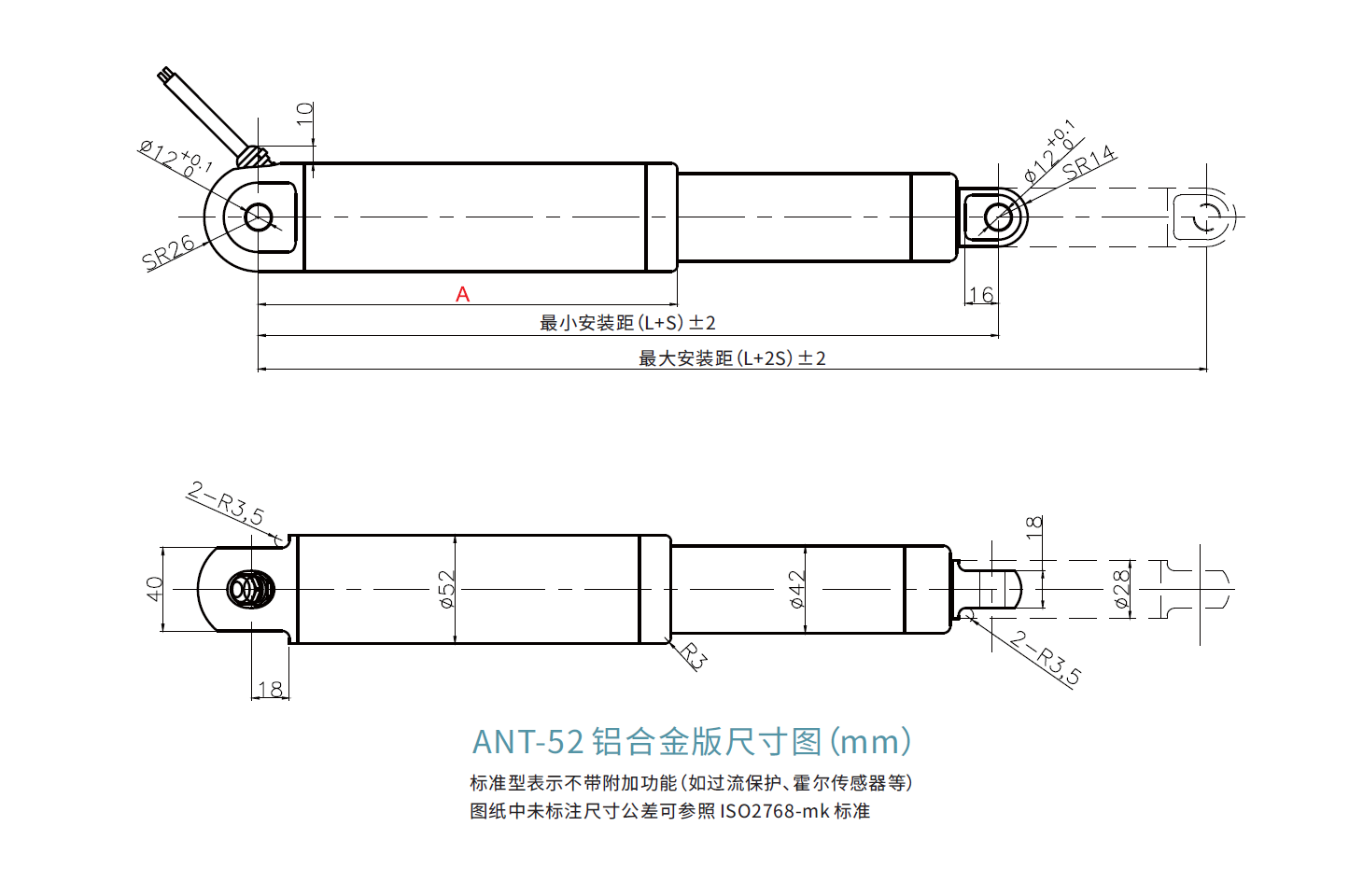

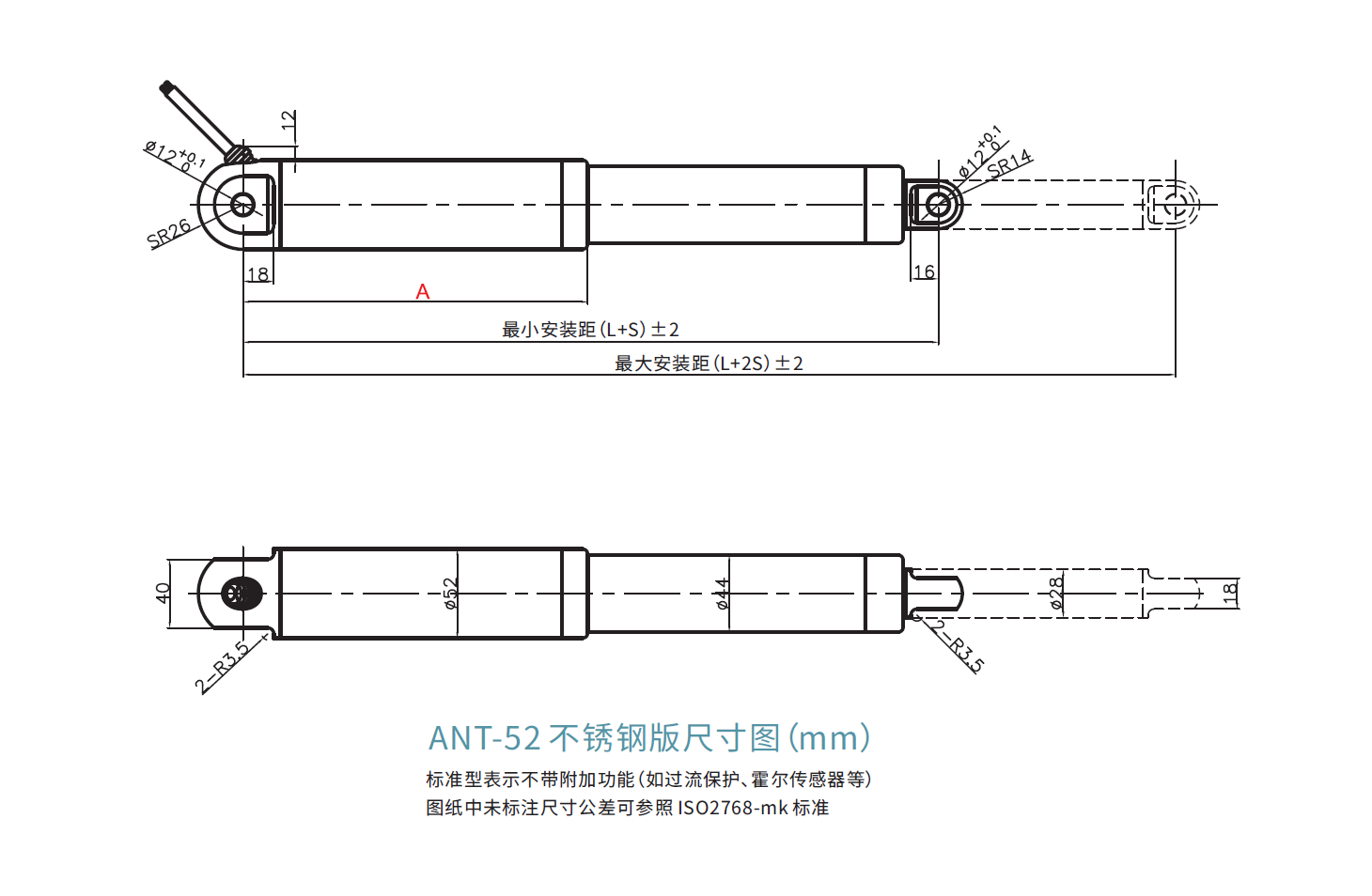

ANT-52最小安装距 | (mm) | 限位开关 | 霍尔传感器 | 过电流保护 |
L+S | 305+S | 325+S | 325+S | |
A | 201 | 221 | 221 |
选配IP67M/IP69K，最小值安装距在原有尺寸上增加13毫米。
限位开关
控制器可选
电线长度
行程长度
前后安装接头
安装尺寸
RAL颜色

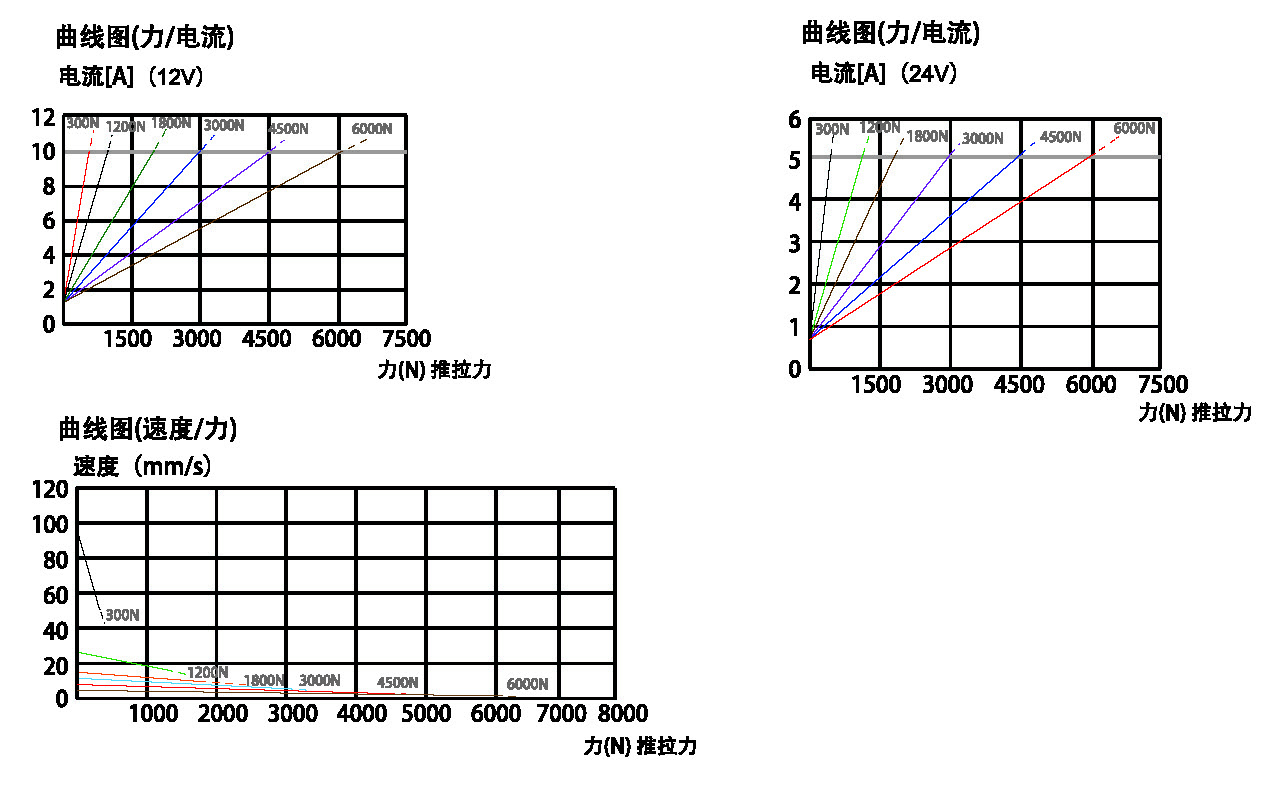

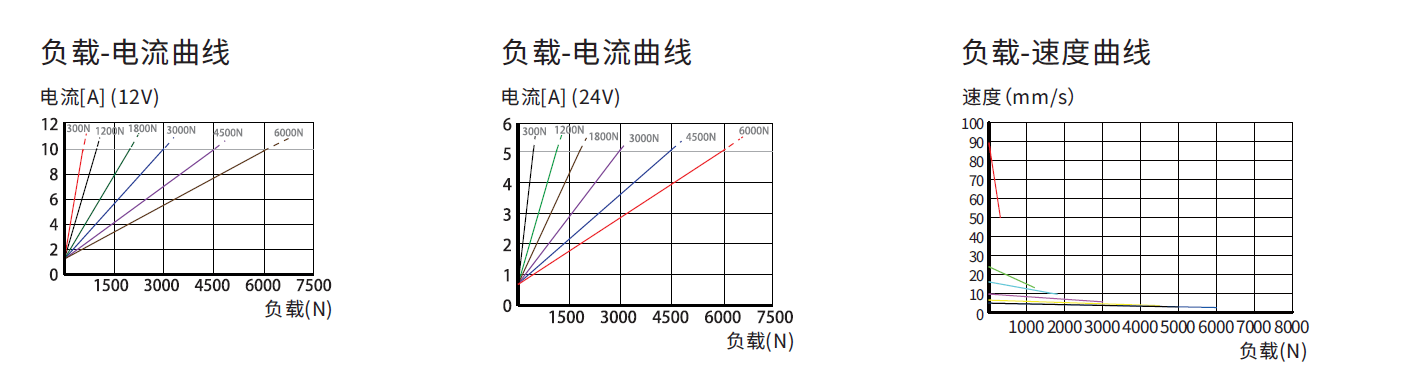

速度或电流精度：±15%，通常不建议在虚线区域内应用。
